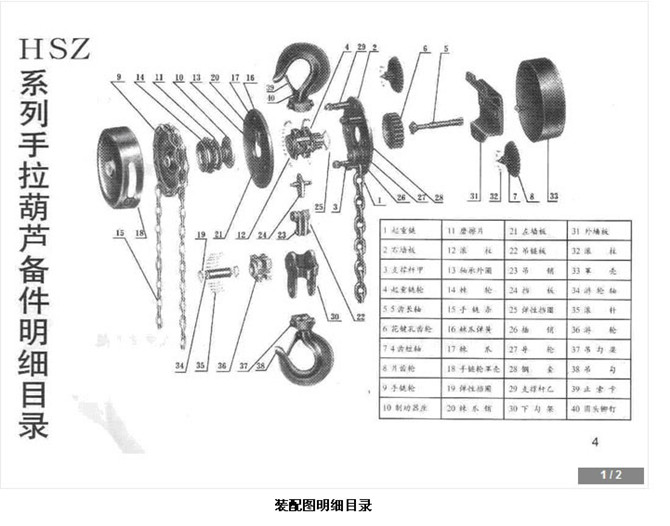

手拉葫蘆的結構主要是由鏈條、手鏈輪、制動器、五尺長軸、片齒輪、四尺短軸、花鍵孔齒輪、起重鏈輪和起重鏈條組成。

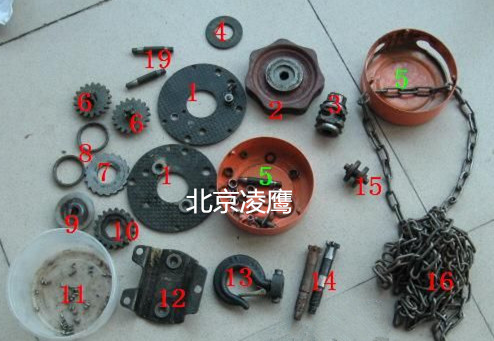

下面介紹一下手拉葫蘆的各部件名稱對照表，1位側板，2為手鏈輪，3位起重鏈輪，4位摩擦片，5位外殼，6位四齒短軸，7為棘輪，8位軸承外套，9位摩擦片座，10位花鍵孔齒輪，11為軸承滾珠，12外側板，13固定鉤，14五尺長軸，15起重鏈靠輪，16手拉鏈，17起重鏈，18起重吊鉤，9固定軸。

手拉葫蘆的拆裝首先拿出起重鏈輪，并涂抹鋰基脂潤滑脂，主要是便于固定滾珠及起到潤滑作用。然后將軸承滾珠擦洗干凈，并一次排入起重鏈輪的軸承室，排好之后，套上軸承外套。

拿出側板，將四齒短軸軸套鑲嵌于側板上，將套插入側板孔內。然后將組裝好軸承的起重軸插入側板，并安裝上花鍵孔齒輪。將五尺長軸插入起重輪中心孔內，安裝上彈簧卡卡槽，并安裝彈簧卡。安裝上齒輪箱側板（固定四齒短軸用的），并將四尺短齒輪安裝到齒輪箱側板上，齒輪端組裝好后，反過來，組裝另一端。將起重鏈靠輪，插到下端孔內，依次裝入固定鉤、起重鏈，將另一側板對準裝入。

在裝摩擦片座和摩擦片、棘輪之前，將棘輪鉤扳到遠離棘輪位置，以方便安裝。依次裝上摩擦片座、摩擦片、棘輪、摩擦片，裝好后放下棘輪鉤。將手鏈輪有大面的一端裝在靠摩擦片處，在手鏈輪的另一端，擰到底后擰上螺絲，加裝止退開口銷，擰緊螺絲，并固定好起重鏈的一端，將手拉鏈放入手拉鏈輪內，蓋好端蓋，擰緊螺絲，將另一端蓋蓋上、固定。
