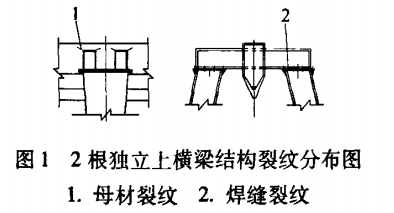

在一側支腿上方的上橫梁由2根獨立的小箱形梁（或工字鋼）結構組成，如圖1所示。產生裂紋的原因?yàn)閼?yīng)力集中、受力不均勻及剛度不足。

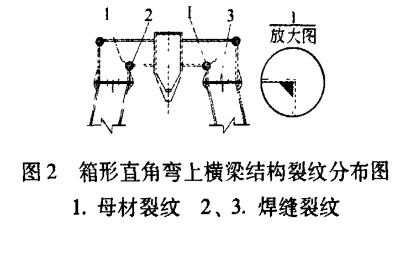

上橫梁彎折處裂紋，采用不合理的90°彎折，如圖2所示。上橫梁的下蓋板角焊縫及腹板產生裂紋，主要是因?yàn)閼?yīng)力集中引起。

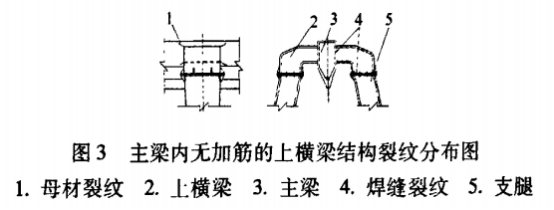

上橫梁與主梁連接處在焊縫及母材上都出現過裂紋，如圖3所示。主要原因是主梁內部與上橫梁腹板連接對應位置缺少加勁肋板，造成主梁與上橫梁之間傳力不暢，腹板局部穩定性不足，加上焊接應力集中，致使在連接部位造成疲勞裂紋。

?

?
