煤礦采煤工作面兩端有很多機械設備，這些機械設備的移位、更換和檢修均用到手拉葫蘆。手拉葫蘆的懸掛基礎是井下支護所用的工字鋼頂梁或鉸接頂梁，手拉葫蘆的掛鉤不能直接懸掛在上述頂梁上，而需要通過盤繞圓環鏈或其他中間掛具才能實現手拉葫蘆的懸掛。本文介紹一種與礦用手拉葫蘆配套使用的掛具，該掛具結構簡單、加工容易，可使手拉葫蘆的懸掛工作變得方便可靠。掛具的結構原理如下：

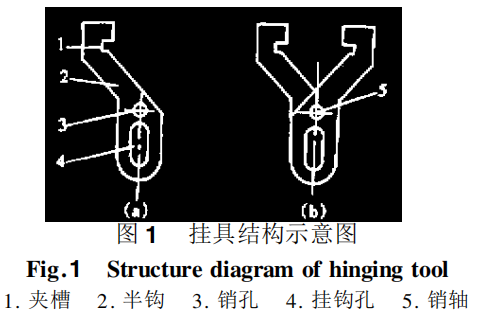

如圖1所示，掛具的主體部分是1個尺寸形狀完全相同的部件，這里稱之為半鉤。半鉤上有夾槽、銷孔和掛鉤孔，如圖1（a）所示，夾槽用來夾持工字鋼頂梁或鉸接頂梁的下緣，銷孔中穿入銷軸將半鉤組裝成掛具，如圖1（b）所示。2個半鉤繞銷軸轉動可改變2個夾槽之間的距離，實現摘下和按上掛具的動作。掛鉤孔中插入手拉葫蘆的掛鉤，手拉葫蘆的掛鉤起到固定銷的作用，限制2個半鉤開合，實現掛具夾持牢固。

?

?

?
