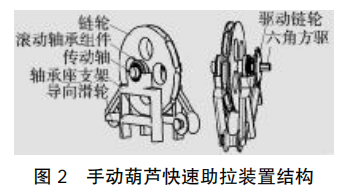

手拉葫蘆的手鏈條為交錯環鏈結構，為貼合這一結構，在驅 動裝置鏈輪設計時參照手拉葫蘆起重鏈輪進行設計，該設計在較 好地貼合手鏈條產生驅動力的同時，也可將化工廠現有廢舊的手 拉葫蘆起重鏈輪進行利舊，節約裝置制造成本。此外，為防止手鏈 條拖鏈，本裝置在鏈輪兩側設有導線滑輪，在導向滑輪的作用下 手鏈條與起重鏈輪接觸面積超過起重鏈輪表面積的1/2，保證手鏈條與起重鏈輪的接觸面積，防止工作過程中手鏈條拖鏈。手拉葫蘆還設有驅動鏈輪，該設計用以擴大手拉葫蘆助拉裝置的適用范圍，在氣源受限或電力受限的情況下依舊具備較 好的使用性能，該部件作為本助拉裝置的可選部件，將根據用戶 的作業現場情況和驅動需求進行刪除或改造。 手拉葫蘆快速助拉裝置可以固定手拉葫蘆的手拉鏈條，給手拉鏈條提供拉力以提升重物，驅動力可通過鏈輪外接電機，也可以通過內六角接頭外接氣動扳手。
