用戶現場操作后，發現在按下升降操作按鈕，吊鉤在正常運行 3~10 s 后，在未松開操作按鈕的情況下吊鉤自動停止運行。重復上述操作幾次均有同樣情況出現，檢查電氣線路發現故障發生時控制箱異常指示燈常亮，而該指示燈點亮觸發條件為控制箱第三制動器動作。

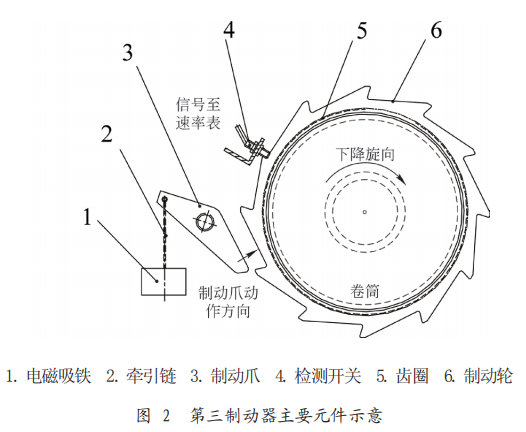

第三制動器主要部件包括速度檢測開關、齒圈、牽引電磁鐵、速率表、制動爪與制動輪等，如圖2所示。

?

第三制動器的工作原理為：吊鉤上升或下降時，設置在鋼絲繩卷筒上的齒圈同步旋轉，固定在機殼上的檢測開關實時讀取齒圈轉過的齒數（齒圈與卷筒同軸），通過信號電纜將脈沖信號傳至速率表，速率表將檢測開關監測的單位時間（通常設定為 1 s）內脈沖數與預設的1.3倍額定速度時的脈沖數進行比較，當實測脈沖數≥設定脈沖數時，速率表常開觸點閉合，牽引電磁鐵線圈得電后產生電磁拉力，拉動制動爪插入制動輪中完成卷筒制動，同時點亮控制箱面板上的異常指示燈。

首先檢查第一、第二制動器，結果為錐形制動盤無磨損、銹蝕現象，且制動間隙滿足單獨良好制動的要求。第二制動器連線正確，制動盤無異常情況。將第三制動器強制打開后再進行升降操作，第一、第二制動器打開、抱閘正常，未發現起升機構無法運行的情況。因此可排除第一、二制動器故障的因素。
